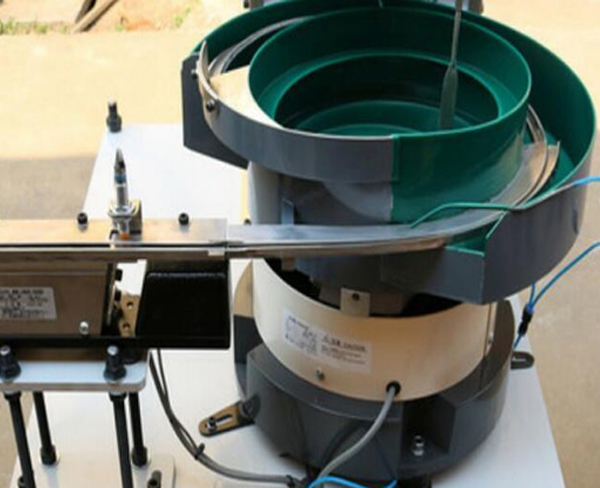

振动盘的内部构造主要由曲底盘、弹簧板、振动线圈、调速器、昆山振动盘、料盘、上料板、挡高板、分选料板、出料槽、防护罩所组成。其中形状为扁圆形底盘下面装有减震橡胶垫，底盘上面装有倾斜式弹簧板座，座上装有倾斜式长方形弹簧板，弹簧板上部与扁圆形昆山振动盘下面倾斜式弹簧板座用螺丝连接固定，底盘上面上和两弹簧板之间装有振动线圈，昆山振动盘用来送料的工具就是在上面装有扁圆形料盘，料盘内壁上设有多层螺旋形上料板，上料板上面和料盘内壁上设有挡高板，并在上料板途中和末端设有多个弧形不规则齿槽分选料板，分选料板后面设有倾斜式螺旋形换向定向出料槽，底盘上面昆山振动盘下面外面装有圆形防护罩。工作时只要把料倒在料盘内，启动按钮，工件在料盘内快速自动完成分选分离、换向定向、排列输出进入机加工。
